Грязевик

#WORK_AREA#
Диаметр: Сбросить
Прайс: Скачать Отправить
x

Арматура АIII 6мм А500с в бухтах

Тонны Цена Сумма
Метры Цена Сумма
Метры квадратные Цена Сумма
Штуки Цена Сумма
Всего: 7
Наименование
Ед. изм. Цена  Количество
1 Грязевик вертикальный 100
штуки 5865
2 Грязевик вертикальный 150
штуки 10120
3 Грязевик вертикальный 200
штуки 14720
4 Грязевик вертикальный 250
штуки 34385
5 Грязевик вертикальный 40
штуки 2415
6 Грязевик вертикальный 50
штуки 2702.5
7 Грязевик вертикальный 80
штуки 5520

Страницы 1 - 7 из 7
Начало | Пред. | 1 | След. | Конец Все

Грязевиком называется устройство, предназначенное для фильтрации, очистки жидкости (воды) от различных нерастворимых примесей. Технически грязевик — это установка, узел трубопровода, изменяющий характер течения жидкости и оборудованный сетчатым (решетчатым) фильтром.

кабель контрольный, связи, для систем пожарной сигнализации и видеонаблюдения, телефонный, компьютерных сетей, радиочастотный.

Область применения

Предназначение грязевика — фильтрация воды либо водных растворов от твердых, нерастворимых примесей, состоящих в основном из продуктов, которые образовались в результате технологического процесса транспортировки воды (коррозии металлов, накипи) либо глинистых частиц, органики, песка, попавших в систему трубопровода из природных источников.

Данные устройства широко используются в разнообразных котельных (масштабных тепловых сетях и индивидуальных отопительных контурах), на любых промышленных предприятиях и гражданских объектах, где функционируют системы водоснабжения (холодного, горячего), отопления, теплоснабжения.

Большинство моделей грязевиков спроектированы под рабочее давление до 2,5 МПа и эксплуатацию при температуре, не превышающей значение +1500°C.

Сегодня грязевики различных модификаций, размеров монтируются в обязательном порядке перед следующими узлами трубопровода и оборудованием:

  • газовыми котлами (прямоточными модульными);
  • разнообразными арматурными элементами трубопроводов (трехходовые клапаны, водяные счетчики, заслонки дроссельные, насосы и иное);
  • емкостями (баками) технической/питьевой воды после скважин артезианских, и перед иным трубопроводным оборудованием.

Также обязательной их установка является на циркуляционных трубопроводах и трубопроводах подпитки.

Принцип действия

Функционирование грязевика заключается в следующих операциях: приеме воды (либо водного раствора), ее фильтрации от крупных/средних нерастворимых взвешенных частиц и подаче далее воды, очищенной от данных примесей. В период эксплуатации грязевика для нормального его функционирования необходимо периодически очищать фильтр-отстойник от образовавшегося грязевого отложения.

Главным условием качественной работы данного устройства является постепенное возрастание гидросопротивления в нем согласно показаниям измерительных приборов до/после грязевика на трубопроводной ветке.

Разновидности грязевиков

Исходя из конструктивных особенностей, грязевики подразделяют по двум основным типоисполнениям: вертикальные и горизонтальные. Область применения грязевиков горизонтальных — крупные промышленные предприятия, трубопроводы высокой пропускной способности. Диаметр условного прохода данной конструктивной группы начинается от отметки 200 мм.

В бытовых схемах, сетях небольших предприятий, гражданских/общественных объектов наиболее распространены грязевики вертикального типоисполнения. Они монтируются в сетях теплоснабжения, холодного/горячего водоснабжения посредством фланцевых соединений таким образом, дабы обеспечивалось удобство их визуального осмотра, ремонта либо периодической чистки.

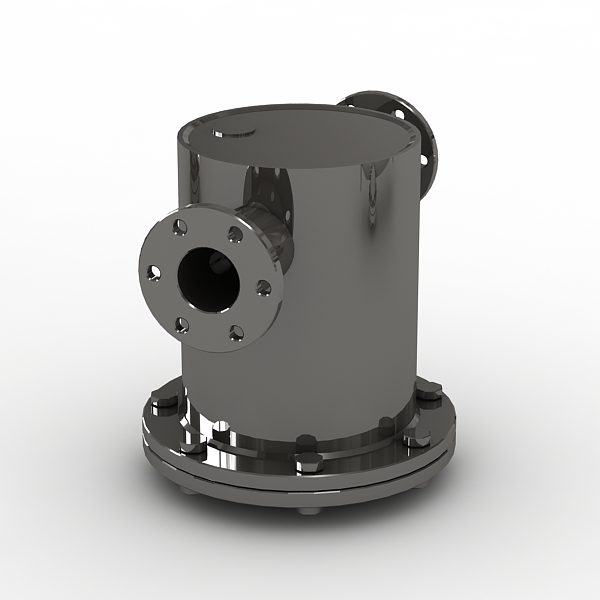

Вертикальный фланцевый (абонентский) грязевик используется для очистки воды (в схемах водоснабжения) либо водных растворов (в системах теплоснабжения) с температурой, не превышающей +150°C. Также данное устройство незаменимо в котельных — на обратной трубной линии теплосети, на заводах (в ЦТП), в качестве предочистного устройства (перед ступенями более тонкой очистки) на водозаборах и в иных случаях.

Технические характеристики вертикальных грязевиков

  • Диаметр условного прохода — в пределах 40-250 мм.
  • Значение максимального условного давления — 10-16 кг/см2.
  • Рабочая среда — водные растворы, вода.
  • Температура среды рабочей — максимально +150°C.
  • Тип присоединения — фланцевый.
