Комплект изоляции стыка скорлуповый
С первых лет использования технологий стальных трубопроводных систем, дополнительно изолированных пенополиуретановым слоем, используются различные методы заделки сварного стыкового соединения. Они позволяют сохранить необходимый уровень теплоизоляции и предотвратить возможность коррозионного разрушения.
Как известно, практически любой сварной стык обладает склонностью к интенсивной коррозии. Поэтому качественная заделка данных участков, их герметизация позволит значительно повысить срок службы всей трубной системы в целом, предупредив образование протечек теплоносителя и теплопотери.
Сегодня популярностью пользуются три метода заделки стыков сварных: муфтовый, заливочный и скорлуповый. Каждый из них характеризуется собственными недостатками и достоинствами, определяющими предпочтительную сферу применения. Например, муфтовый метод заделки считается наиболее надежным и долговечным, поэтому он востребован в наиболее труднодоступных при эксплуатации участках — при прокладке трубопровода согласно подземной бестраншейной технологии. В то же время теплоизоляционные свойства термоусаживаемых муфт несколько отличаются от свойств пенополиуретановой оболочки основного трубопровода, поэтому на данных участках локализуются теплопотери.
Заливочный метод наиболее универсален, его можно применять при совершенно любом способе монтажа теплотрасс, но требует довольно высокой квалификации монтажников и больших затрат. Скорлуповый метод обеспечивает максимальную герметизацию сварного соединения и повышенную теплоизоляционную способность. Единственный недостаток данного метода — невозможность использования совместно с ОДК-системами.
Технология изготовления комплекта скорлупового для изоляции сварных стыков
Скорлупа пенополиуретановая представляет собой конструктивно удлиненный полужесткий полуцилиндр, на внутренней поверхности которого располагается углубление по всей длине. Производится она из материала, стопроцентно идентичного тому, что используется для теплоизоляции стальных труб. Такой подход при качественном монтаже исключает увеличение теплопотерь в местах стыков труб.
Процесс изготовления скорлупы достаточно прост: сначала все ингредиенты пенополиуретана тщательно смешиваются посредством специализированного оборудования, затем готовая смесь заливается в заранее подготовленные пресс-формы. После полного заполнения формы производят вспенивание пенополиуретановой смеси, а по окончании процесса отвердевания производят выемку готовой продукции.
Применение изоляционной скорлупы
Сегодня оправданным считается применение скорлупового комплекта для изоляции сварных стыков при любом способе прокладки трубной системы, кроме подземного бесканального.
Стандартная плотность ППУ скорлупы — 45–60 кг/м³, что ниже такого же показателя трубной изоляции ППУ, составляющего те же 45–60 кг/м³. Поскольку в данном случае трубопровод подвергается довольно значительным воздействиям со стороны грунта, в скорлуповой заделке, не обладающей достаточной механической прочностью, могут произойти повреждения, нарушающие ее целостность. Это приведет к коррозии и, как следствие, возникновению протечек теплоносителя.
Отсутствие необходимости (точнее, возможности) монтажа ОДК системы приводит к значительному сокращению продолжительности работ. Гидроизоляция, стальной кожух либо термоусаживаемая лента наносятся на уже смонтированную скорлупу ППУ.
Разновидности скорлупового комплекта
Отечественной промышленностью производятся все типоразмеры скорлуп заделочных, покрывающих весь сортамент выпускаемых труб стальных с пенополиуретановым теплоизоляционным покрытием. Внутренний диаметр скорлупы соответствует внешнему диаметру трубы, внешний — диаметру теплоизоляционного слоя. Наибольшим спросом пользуются скорлупы размеров от 20/90 до 456/560 мм.

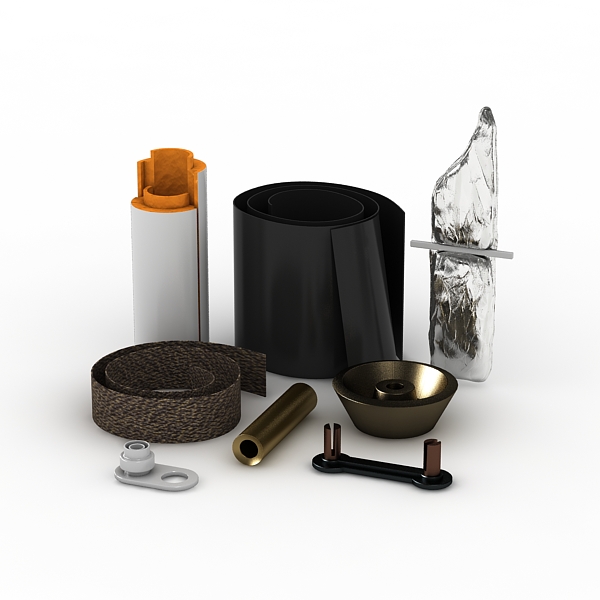

В стандартный комплект для заделки стыков входят следующие материалы:
- лента термоусадочная — 1 штука;
- полуцилиндрические пенополиуретановые скорлупы без гидроизоляционного слоя — 2 штуки;
- кожух стальной оцинкованный — 1 штука;
- мастика уретановая, предназначенная для дополнительной герметизации участков прилегания трубы стальной и внешнего кожуха к скорлупе;
- комплект крепежных винтов.
Применение заделочных скорлуп позволяет получить наиболее качественную теплоизоляцию сварных соединений труб металлических в пенополиуретановой оболочке.
